全自动一体化净水厂设备技术要求
1、设计参数
一、设计进水水质
全自动一体化净水厂设备，采用不锈钢组合式净水设备，浊度≤3000NTU，悬浮物较少，无其他矿物质超标现象。
二、处理规模及尺寸参数
表 1不锈钢组合式净水设备日处理量
序号 项目名称 水厂规模（m³/d） 组合式净水设备箱体材质
1 供水工程1 2000 不锈钢
2 供水工程2 300 不锈钢
表 2不锈钢组合式净水设备尺寸及配置要求
序号项目名称 净水设备尺寸m（长×宽×高） 反应池尺寸m（长×宽×高） 沉淀池尺寸m（长×宽×高） 滤池尺寸m（长×宽×高）
1 一体化净水设备1 15.0×3.0×3.0 4.8×3.0×3.0 5.4×3.0×3.0 4.8×3.0×3.0
2 一体化净水设备2 3.2×2.4×3.0 1.6×1.2×3.0 1.6×1.2×3.0 1.6×2.4×3.0
水厂设备基础应在土建之前联系好厂家进行尺寸的确定及预埋件的预留；投药管、消毒管宜浅埋；所有金属管道应做内、外防腐无毒处理；高位水池出水口与水厂进水口高差不小于3m。
四、出水标准
出水水质：经全自动净水设备处理后浊度≤0.3NTU，出水水质达到《生活饮用水卫生标准》（GB5749-2022）。
五、处理工艺流程图
外置恒液位器
石英砂恒液位过滤
加氯预氧化排泥
用户
不锈钢制组合式净水设备水处理工艺流程
2、工艺说明
原水浊度≤3000mg/L，短时可达5000mg/L由水泵提升或高处自流，絮凝剂、消毒药剂经管道混合器上的加药孔加药，与原水进行充分混合，然后进入净水器的反应区进行絮凝反应，形成矾花；再进入沉淀区进行澄清，澄清水经配水区配水进入净水过滤器内过滤处理，处理后的清水处理出水浊度≤1mg/L。自流消毒后进入清水池，最后经过水泵加压或自流输送至用水管网。整个系统可无人值守，设备先进可靠，出水水质稳定。
3、设备要求

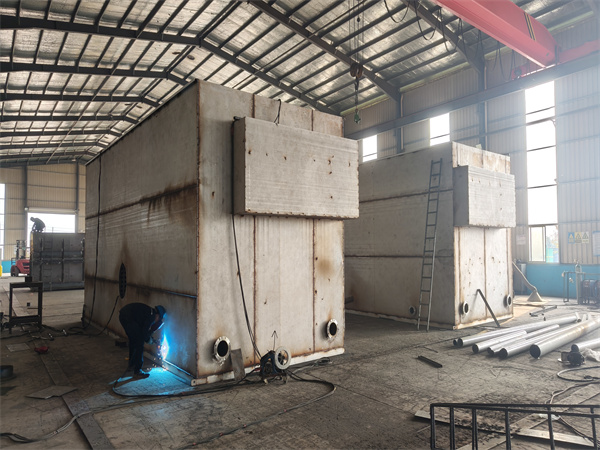

全自动一体化净水厂设备采用一体式，内部设置反应区、沉淀区、配水区、过滤器、反冲洗系统组成，将水处理工序有效结合在一个设备内进行，出水经消毒处理后得到合格的饮用水。
全自动一体化水厂将净水工艺流程中的混合、反应、沉淀、配水、过滤、反冲洗等工艺组合在同一装置内，将复杂的工艺集成化，内部无需要维修的机械运动部件。净水器具有自身反冲洗功能，自动运行。
选用的材料、零部件及外购品均是符合国家质量标准的合格产品，并且生产厂家取得了IS09001:2000质量管理体系证书。
符合生活饮用水输水设备及防护材料卫生安全评价规范GB/T17219、低压流体输送用焊接钢管GB/T309-2008。
设备本体材质须采用304标号及以上不锈钢，具体参照《矩形给水箱设计图集12S101》相关标准；抗外压安全系数取2.0。该设备具有工艺先进、结构合理、受压好、机械强度高、使用寿命长，出水水质好、维修量小等特点。
每台不锈钢制组合式净水设备主要包括下列部件：
（1）气水反冲不锈钢净水设备主体(天然石英砂滤料、射流曝气器、高效斜管填料、管道混合器、恒液位控制器、304不锈钢电动蝶阀、不锈钢反冲排水管路装置等)；
（2）加药装置；
（3）消毒设备；
（4）水质检则设备（进水在线浊度检测仪1套、PH在线检测仪1套；出水在线浊度检测仪1套、余氯在线检测仪1套、PH在线检测仪1套）；
（5）自控部分。
4、控制系统
1、全自动一体化净水厂设备具备手动、自动及远程操作功能，过滤、反冲洗、排泥、消毒等实现全自动控制，同时具备远传功能，能实现远程监控。设备须自带防雷装置。
2、具备远传功能，能实现与远程数据监视和控制功能，系统需具备无线及有线双网冗余通讯。
3、须自带UPS自备电源，可实现设备停电的应急处理。
4、具备产水流量调节功能，可以根据用户用水量调节设备产水流量。
5、须具备本地数据采集、存储、计算，达到边缘计算功能。
6、系统配套触摸屏，具备各个工艺运行情况的展示及相关参数设置功能。
7、需对设备耗电量及电流电压进行实时监测，通过485接口的方式传输给PLC控制系统，系统须具备能耗分析显示功能。
8、对产水流量进行实时监测（实时流量、今日累计及昨日累计），系统须配套浊度、余氯、PH、温度、TDS等参数测定，具备RS485通讯口供PLC控制系统数据采集，通过实时流量分析优化系统运行。
9、自控系统有现地总控及远程台控制两部组成。
5、技术要求
1、净水工艺
（1）原水依次经絮凝、沉淀、过滤、消毒、自流进入清水池，出口水质符合《生活饮用水卫生标准》（GB5749—2022），其中出口水浊度要求小于0.3NTU。
（2）要求净水装置对低温（-15℃-40℃)、高浊(≤2000NTU）、有季节性藻类，有其特殊适应能力。
（3）出水电动阀采用电动调节阀具备自动/手动调节功能。
2、消毒系统
（1）系统须自带配套饮用水消毒系统，消毒方式为次氯酸钠投加设备（含计量
泵，加药桶及配套）。
（2）投加方式为手动控制、自动及远程三级控制。
3、设备使用寿命
水处理设备正常使用寿命不小于25年，设备质保期不小于20年。
4、技术参数
全自动净水设备的技术参数
序号 名称 技术参数 备注
1 进水浊度 ≤3000NUT 短时间可达到≤5000NUT
2 设备处理水量 5-300m³/h
3 数量 单台
4 出水浊度 ≤1NUT
5 设备本体材质 食品级304不锈钢
6 设备本体外墙板厚度 不小于4mm
7 沉淀室内上升流速 ≤2mm/s
8 斜管材质 聚丙烯
9 斜管直径 Φ35mm
10 沉淀池排泥方式 手动排泥（自动）
11 过滤平均流速 7m/s
12 滤池排泥方式 自动排泥
13 平均反冲洗强度 15—20L/m².s
14 反冲洗时间（min） 5min
序号 名称 技术参数 备注
15 进水压力 ≥0.03MPa
16 出水压力 0MPa
17 滤料 石英砂、鹅卵石、砾石
7、主要仪表技术参数要求
1、PLC系统、计算机系统、监控系统及通信系统
（1）整个自动化控制及远传均由自动化控制柜来实现，控制柜集成电气控制回路，控制柜支持本地和远程控制切换，PLC需采用主流控制器（ABB、西门子、施耐德及以上品牌）。
（2）90天内无须人为干预，生产正常运行，出厂水质、水压、水量符合指标，设备正常运行。
（3）模拟量综合误差：δ≤2.0％。
（4）开关量综合误差：δ=0％。
（5）脉冲量综合误差：δ≤2.0％。
（6）数据正确率：I=100％。
（7）为了实现云平台上成本在线及按需生产模型，配套的在线监测仪器仪表需含在成套设备内。
2、防雷接地系统
整个防雷系统要求能够完善的防护雷电对电子设备的各种侵害。防雷器应在不影响系统正常运行的前提下，能够承受预期通过它们的雷电流和过电压。
3、电动调节阀
（1）口径：按照管路配套，连接方式：对夹式/法兰连接。
（2）电源电压：AC220V，防护等级：IP67。
（3）环境温度：-30℃-70℃。
（4）信号反馈：4-20MA信号输入、4-20MA信号输出及故障输出功能。
（5）手动功能：带手动开阀关阀功能。
（6）阀体材质不锈钢，蝶板及蝶杆材质304不锈钢。
8、平台控制要求
1、合采用B/S方式进行软件部署，软件架构要求具备开放性，提供完全规范的数据开放接口，要求能够支持目前的各类操作系统环境，满足云南省农村供水保障专项行动工程信息化要求。
2、在水厂中控室及手机APP中可以监控整个净水厂运行状态。
3、基础的框架系统与数据通讯相结合，硬件部分含4G无线网络传输系统与接收系统。
4、报警管理（处置、研判、分级、派单）：对报警进行自动分析处理，减少人工参与，当现场设备发生异常时，常会产生多个报警信号，根据上传的报警信号进行预判，对报警信号进行分级和分区处理，判断出故障设备和具体故障信息。
5、远程控制：针对报警设施装备，实现远程干预控制，比如对阀门及水泵等设施的远程启停和手自动切换等功能。
6、查看水厂的历史数据，与数据曲线，数据对比分析等。
7、通过视频中心查看水厂的所有实时视频，通过门禁系统可以查看出门门禁记录以及异常抓拍照片等。
8、分析水厂的未来供水量与产水量。
9、移动端包括水厂的分布，水厂的实时数据监控，查看历史实时报警，与PC端联动的巡检功能。
9、配电设备
水厂配套使用的电线电缆、配电箱等供电设备要求采用符合国家相关标准规范的国内外知名品牌的产品
