5000m³/d一体化净水设备设计方案
一、项目概述
1.1设计背景
随着经济发展和人口增长，对清洁饮用水的需求不断增加。本设计针对以河湖水为水源，旨在提供日产5000m³符合饮用水标准的一体化净水设备方案，以满足区域供水需求。
1.2设计依据
1.原水水质报告：分析河湖水常见水质指标，如浊度、有机物含量、微生物指标等。
2.饮用水相关标准：《生活饮用水卫生标准》（GB5749-2022）等国家标准及地方相关规定。
1.3设计规模
设备处理规模为5000m³/d，即约208.33m³/h（按每天运行24小时计算）。
二、工艺选择与原理
2.1网格絮凝工艺
1.原理：原水进入网格絮凝池，水流通过网格时，形成较为均匀的速度梯度，促使水中的胶体颗粒相互碰撞、凝聚，形成较大的矾花。网格的存在增加了水流的紊动程度，提高了絮凝效果。
2.优势：与传统絮凝工艺相比，网格絮凝池构造简单，絮凝时间短，效果稳定，能有效降低药耗。
2.2斜管沉淀工艺
1.原理：基于浅池沉淀理论，在沉淀池中设置斜管，增加沉淀面积，降低颗粒沉降距离，从而提高沉淀效率。矾花在斜管内沉淀，清水向上流出，泥渣下滑至池底。
2.优势：占地面积小，沉淀效率高，能有效去除水中的悬浮物和较大颗粒杂质。
2.3无阀滤池工艺
1.原理：原水经沉淀后进入无阀滤池，自上而下通过滤料层进行过滤。随着过滤的进行，滤料层阻力逐渐增大，当水位上升到一定高度时，虹吸作用形成，自动进行反冲洗，恢复滤池的过滤能力。
2.优势：操作简单，无需设置阀门，减少了故障点，维护方便，能实现自动反冲洗。
2.4次氯酸钠消毒工艺
1.原理：次氯酸钠在水中水解产生次氯酸，次氯酸具有强氧化性，能够破坏细菌和病毒的细胞壁、细胞膜，使蛋白质变性，从而达到消毒杀菌的目的。
2.优势：消毒效果好，成本较低，使用安全，相较于氯气消毒，操作更简便，安全性更高。
三、工艺设计参数
3.1网格絮凝池
1.设计流量：208.33m³/h
2.絮凝时间：10-15分钟，取12分钟。
3.池体尺寸：根据流量和絮凝时间计算，有效容积V=208.33×(12÷60)=41.67m³。设计为长方形池体，长×宽×高=5m×3m×3m（有效水深2.8m）。
4.网格设计：采用塑料材质网格，网格孔眼尺寸逐渐变小，前段孔眼尺寸50mm×50mm，中段30mm×30mm，后段20mm×20mm。网格层数根据实际情况确定，一般为8-12层。
5.搅拌设备：配置一台低速搅拌器，搅拌强度根据不同阶段进行调整，前段G值控制在70-100s⁻¹，中段40-70s⁻¹，后段10-40s⁻¹。
3.2斜管沉淀池
1.设计流量：208.33m³/h
2.表面负荷：取10-15m³/(m²·h)，此处取12m³/(m²·h)。
3.沉淀面积：A=208.33÷12=17.36m²。
4.池体尺寸：设计为长方形池体，长×宽=5m×4m（考虑到安装和维护空间），有效水深2.5m。
5.斜管参数：采用聚丙烯斜管，管径50mm，斜长1m，倾角60°。
6.排泥设备：在池底设置排泥斗，采用穿孔管排泥，排泥时间和频率根据实际运行情况确定。
3.3无阀滤池
1.设计流量：208.33m³/h
2.滤速：取8-12m/h，此处取10m/h。
3.过滤面积：S=208.33÷10=20.83m²。设计为方形滤池，边长4.6m（考虑到结构稳定性）。
4.滤料层：采用双层滤料，上层为无烟煤，粒径0.8-1.8mm，厚度400mm；下层为石英砂，粒径0.5-1.2mm，厚度600mm。
5.承托层：采用卵石，粒径2-4mm，厚度200mm。
6.反冲洗参数：反冲洗强度12-15L/(s·m²)，反冲洗时间5-8分钟。
3.4次氯酸钠消毒接触池
1.设计流量：208.33m³/h
2.接触时间：30分钟。
3.有效容积：V=208.33×(30÷60)=104.17m³。设计为长方形池体，长×宽×高=6m×3m×6m（有效水深5.8m）。
4.次氯酸钠投加量：根据原水水质和消毒要求，一般投加量为1-5mg/L，此处取3mg/L。配备次氯酸钠发生器，产量根据计算确定。
四、配套设备选型
4.1浊度仪
1.型号选择：选用高精度在线浊度仪，如哈希（HACH）2100Q型浊度仪。
2.测量范围：0-1000NTU，满足原水和出水浊度测量需求。
3.安装位置：在网格絮凝池出水端、无阀滤池出水端各安装一台，实时监测浊度变化。
4.2余氯检测仪
1.型号选择：雷磁DPD余氯分析仪，具有高精度和稳定性。
2.测量范围：0-5mg/L，满足饮用水余氯检测要求。
3.安装位置：在次氯酸钠消毒接触池出水端安装，实时监测余氯含量。
4.3PLC控制系统
1.硬件选型：选用西门子S7-1200系列PLC，根据控制点数和功能需求选择合适的CPU模块、输入输出模块。
2.控制功能：实现对各工艺设备的自动化控制，包括网格絮凝池搅拌器的启停和转速调节、次氯酸钠发生器的投加量控制、无阀滤池反冲洗的自动触发等。同时，实时采集浊度仪和余氯检测仪的数据，根据设定的阈值进行报警和控制调整。
3.人机界面：配置触摸屏，方便操作人员实时查看设备运行状态、工艺参数，进行参数设置和设备操作。
五、设备布局与管道设计
5.1设备布局

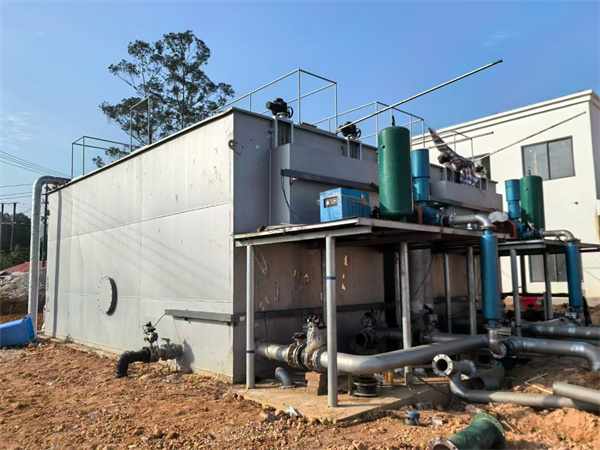

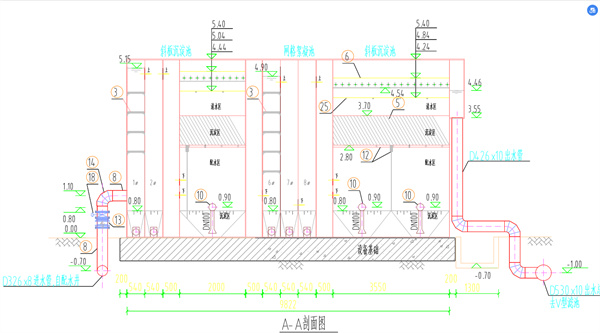

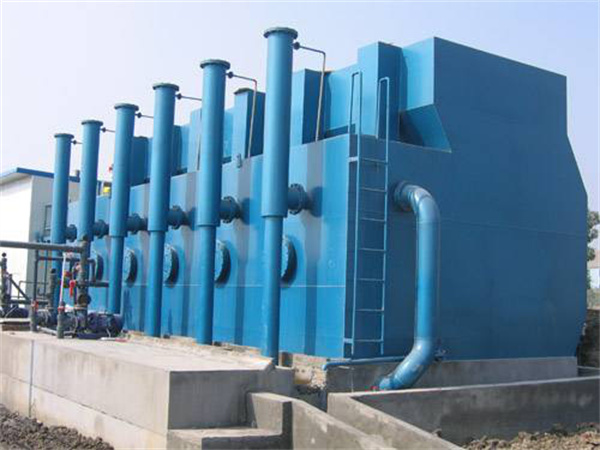

1.一体化净水设备采用紧凑式布局，从进水端到出水端依次布置网格絮凝池、斜管沉淀池、无阀滤池和次氯酸钠消毒接触池。
2.配套设备如浊度仪、余氯检测仪、PLC控制柜等集中布置在设备操作间内，便于操作和维护。
3.设备周围设置足够的通道和检修空间，方便设备的安装、调试和日常维护。
5.2管道设计
1.进水管：采用钢管，管径根据设计流量和流速确定，流速控制在1-2m/s，确保水流稳定。
2.工艺连接管：各工艺单元之间的连接管采用PVC管，根据流量和水力计算确定管径，保证水流顺畅，减少水头损失。
3.出水管：采用钢管，管径根据出水流量确定，确保出水压力满足供水要求。
4.反冲洗管：无阀滤池的反冲洗管采用钢管，管径根据反冲洗强度和流量计算确定，保证反冲洗效果。
5.加药管：次氯酸钠加药管采用耐腐蚀的PPR管，确保加药过程安全可靠。
六、运行管理与维护
6.1运行管理
1.水质监测：定期对原水、各工艺单元出水和成品水进行水质检测，检测项目包括浊度、余氯、微生物指标、重金属含量等，根据检测结果调整设备运行参数。
2.设备巡检：制定详细的巡检制度，定期对设备进行巡检，检查设备运行状况、管道连接是否紧密、仪表是否正常工作等，及时发现并处理问题。
3.药剂管理：严格控制次氯酸钠等药剂的储存、使用和投加量，确保消毒效果和水质安全。
6.2维护保养
1.网格絮凝池：定期检查网格的损坏情况，及时更换损坏的网格；定期清理池底的积泥。
2.斜管沉淀池：定期检查斜管的堵塞情况，及时清理斜管内的杂物；检查排泥设备的运行情况，确保排泥顺畅。
3.无阀滤池：定期检查滤料的损耗情况，及时补充或更换滤料；检查虹吸装置的工作情况，确保反冲洗正常进行。
4.次氯酸钠消毒设备：定期检查次氯酸钠发生器的电极、管道等部件，及时清理结垢；检查加药泵的运行情况，确保加药准确。
5.仪表与控制系统：定期对浊度仪、余氯检测仪等仪表进行校准，确保测量数据准确；定期检查PLC控制系统的运行情况，备份数据，防止数据丢失。
七、投资估算
7.1设备费用
1.网格絮凝池设备：包括网格、搅拌器等，约20万元。
2.斜管沉淀池设备：斜管、排泥设备等，约15万元。
3.无阀滤池设备：滤池本体、滤料等，约30万元。
4.次氯酸钠消毒设备：次氯酸钠发生器、加药泵等，约12万元。
5.浊度仪和余氯检测仪：约8万元。
6.PLC控制系统：约10万元。
7.2土建费用
包括设备基础建设、操作间建设等，约30万元。
7.3安装调试费用
约10万元。
7.4其他费用
包括设计费、培训费等，约5万元。
总投资估算：约140万元（具体费用可根据实际市场价格进行调整）。
八、结论
本设计方案针对5000m³/d一体化净水设备，以河湖水为水源，采用“网格絮凝+斜管沉淀+无阀滤池+次氯酸钠消毒”工艺，配套先进的监测仪表和PLC控制系统，具有工艺成熟、自动化程度高、运行稳定、维护方便等优点，能够有效保障出水水质达到饮用水标准，满足区域供水需求。同时，通过合理的设备选型和布局，降低了投资成本和运行费用，具有较好的经济效益和社会效益。在实际工程实施过程中，可根据原水水质的变化和现场条件对设计参数进行适当调整和优化。
